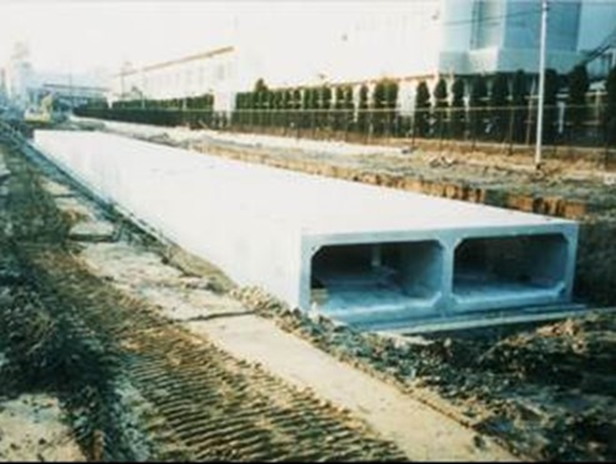

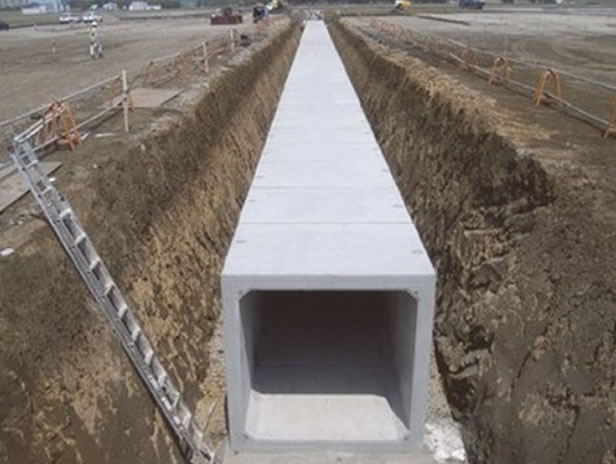

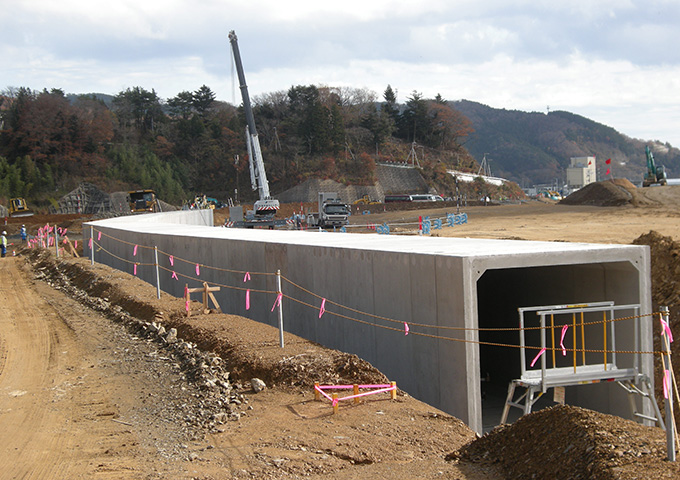

水路、地下道、貯留槽など 様々なインフラ事業で活用

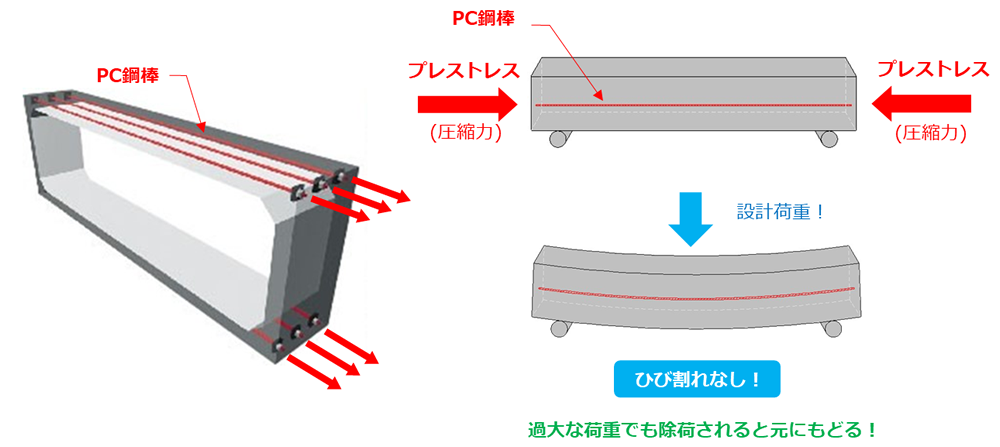

頂版と底版にあらかじめ圧縮力を加えた耐久性、水密性、復元性に優れた製品
- ひび割れが発生しないため、耐久性、水密性に優れている
- 一時的に過大な荷重によりひび割れが発生しても、荷重が除かれると直ちにひび割れが閉じるという優れた復元性を有している
- RC（鉄筋コンクリート）構造と比べて部材厚が薄く、軽量化による施工機械の軽減、施工性の向上が図れる等、経済性に優れている
寸法表

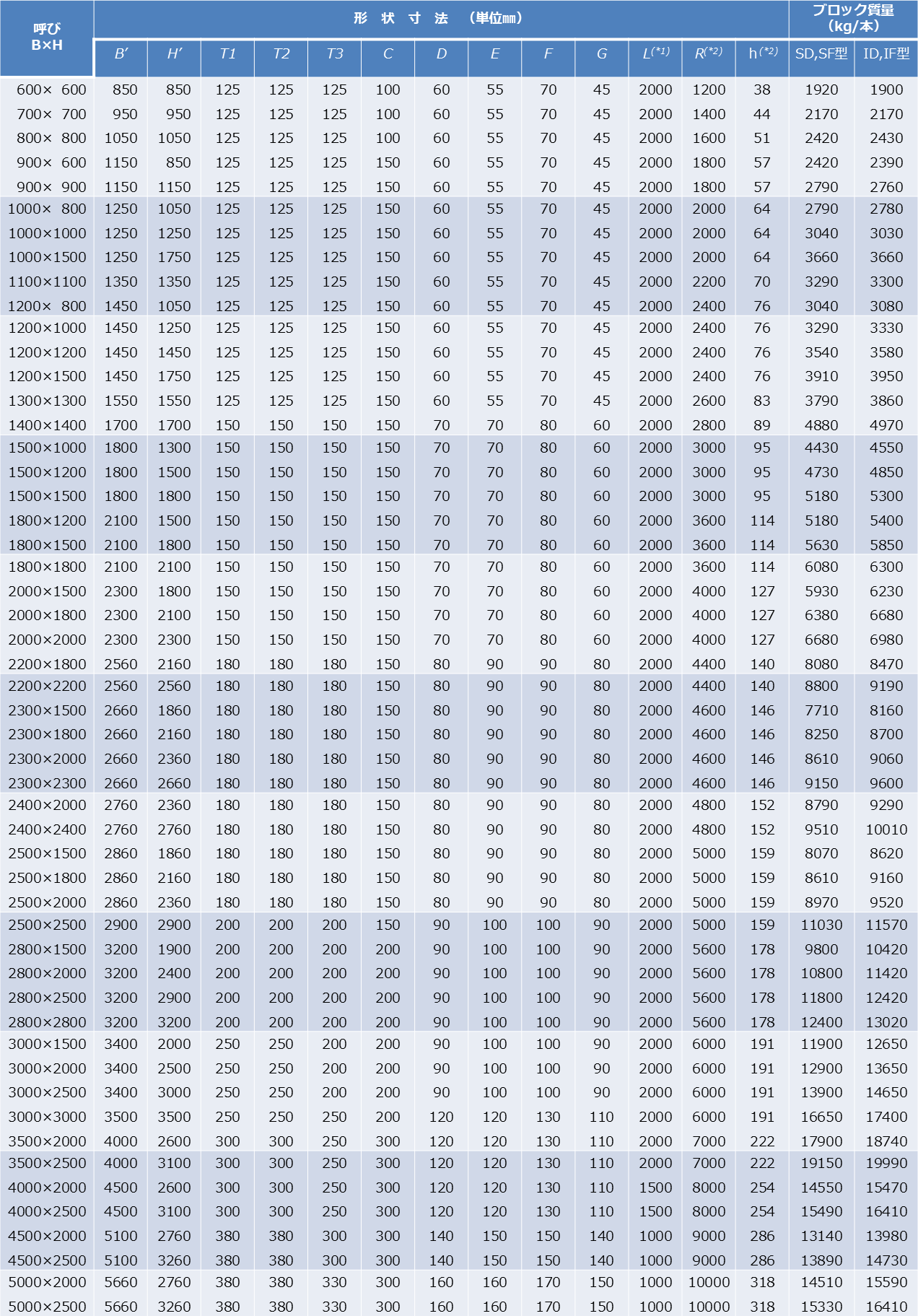

PCボックスカルバート（150型、300型）形状寸法
注 記号は、図2.2.1、図2.2.2を参照。
※1：Ｌは呼び長さであり、製品実長は目地幅（5mm）を考慮した長さ（Ｌ－5mm）とする。
また、Ｌ＝2000mmの場合は、1500mm又は1000mmに、Ｌ＝1500mmの場合は、1000mmとすることができる。
※2：Ｒ、ｈは、Ｉ型のインバート部の寸法を示す。

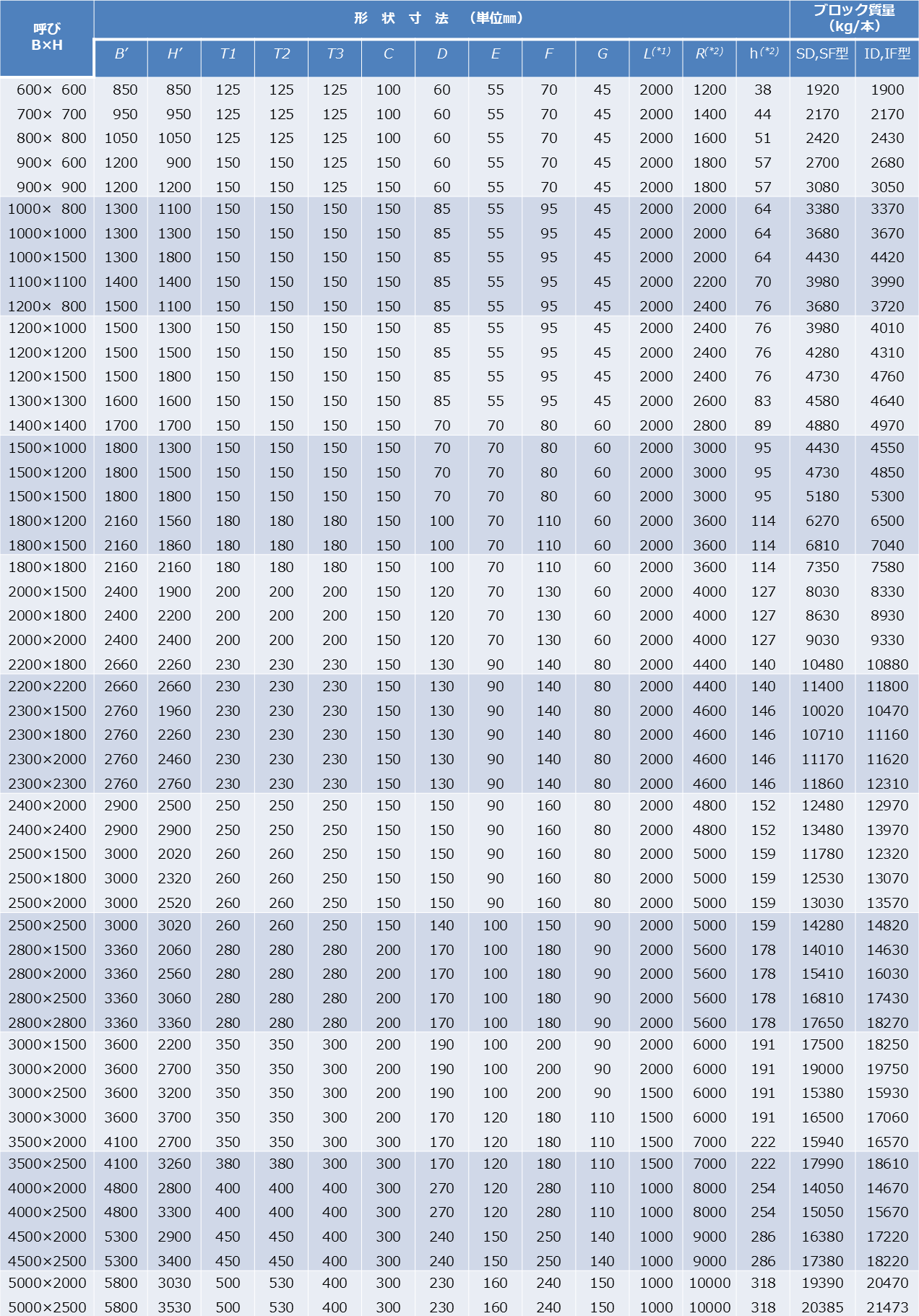

PCボックスカルバート（600型）形状寸法
注 記号は、図2.2.1、図2.2.2を参照。
※1：Ｌは呼び長さであり、製品実長は目地幅（5mm）を考慮した長さ（Ｌ－5mm）とする。また、Ｌ＝2000mmの場合は、
1500mm又は1000mmに、Ｌ＝1500mmの場合は、1000mmとすることができる。
※2：Ｒ、ｈは、Ｉ型のインバート部の寸法を示す。
形状図
【SD型】
【SF型】
【ID型】
【IF型】
