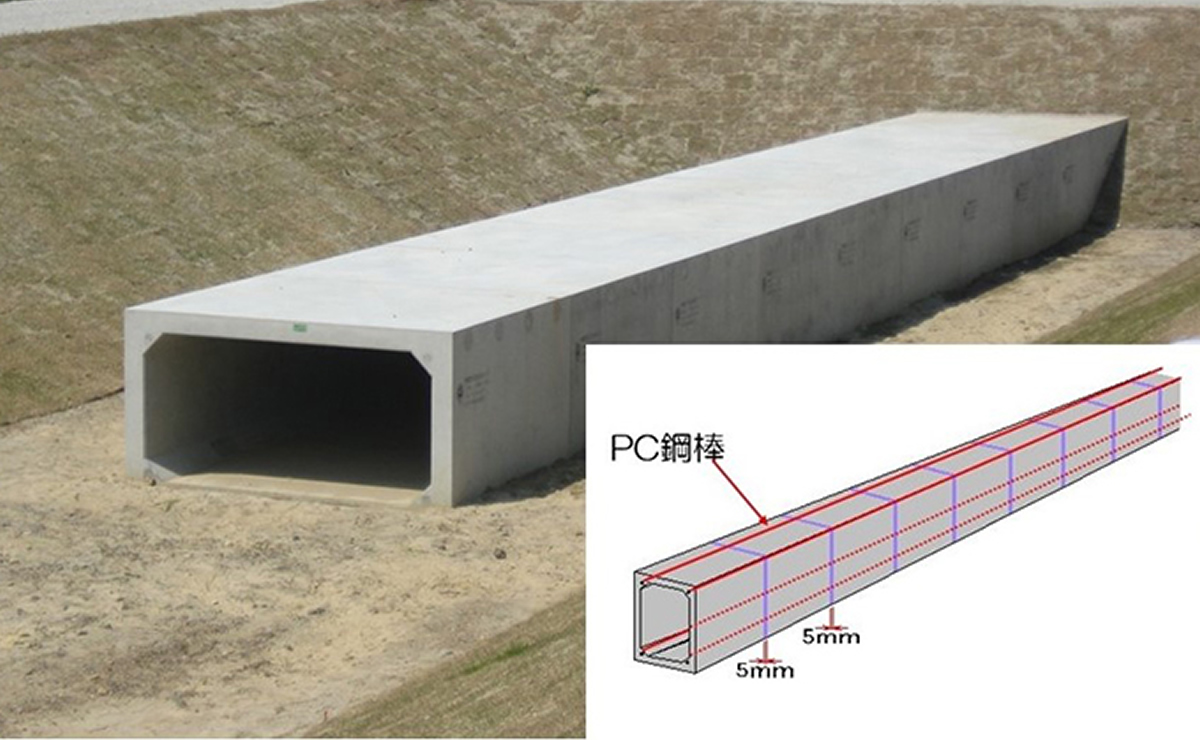

■PCボックスカルバート(プレストレストコンクリートボックスカルバート)

頂版及び底版はアンボンドPC鋼棒を使用したポストテンション方式のプレストレストコンクリート構造とし、また、大きな軸力を受ける側壁については鉄筋コンクリート構造として設計した製品です。設計荷重が作用した時でも、ひび割れの発生を許さないので、鋼材腐食の心配がなく水密性、耐久性に優れています。また、鉄筋コンクリート構造と比較して部材厚が薄く、掘削土量の低減、軽量化による施工機械の軽減、施工性の向上が図れる等経済性に優れています。

■HTCボックスカルバート(ハイテンションコンクリートボックスカルバート)

高強度コンクリートと高張力異形鉄筋を使用し、頂版と底版には、アンボンドPC鋼棒を使用したポストテンション方式により、適度なプレストレスを与えて、ひび割れ抵抗モーメントを増大させるとともに、ひび割れ発生時のひび割れ幅及びたわみを直接制御し、高い靭性とひび割れ復元性を有するプレストレスト鉄筋コンクリート(PRC)構造としています。また、大きな軸力を受ける側壁については鉄筋コンクリート構造として設計した製品です。

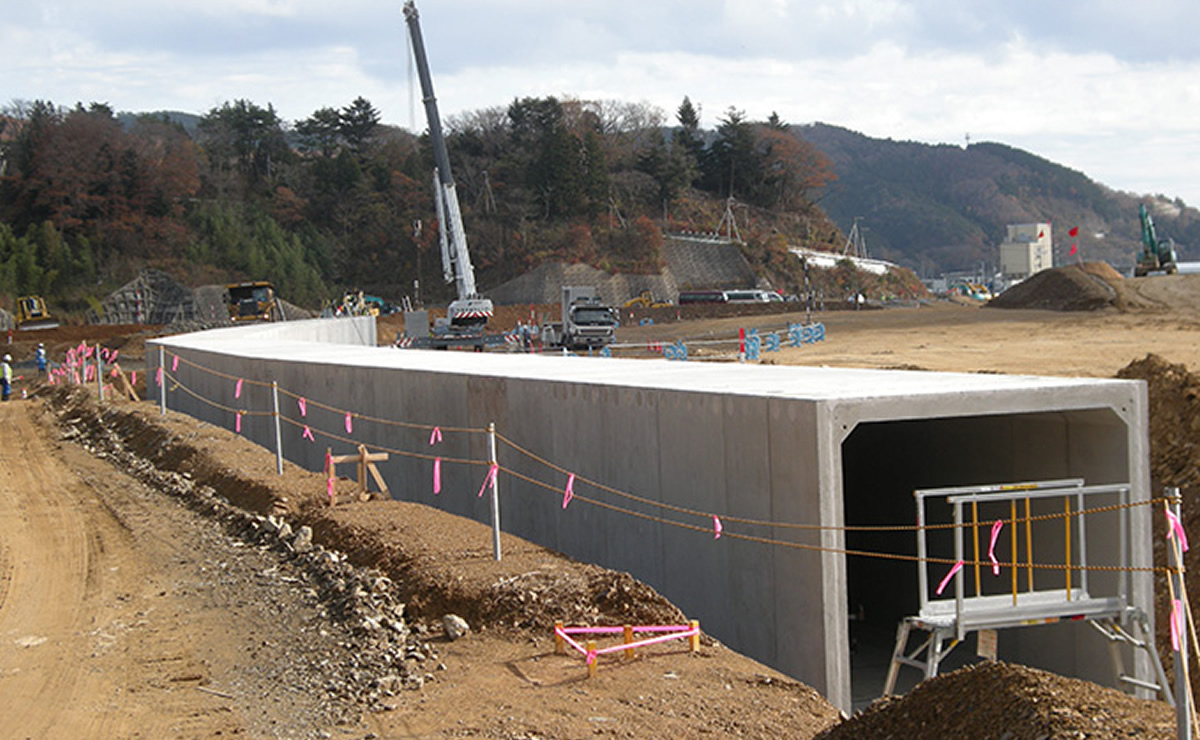

写真:PCボックスカルバート
写真:PCボックスカルバート
写真:HTCボックスカルバート
写真:HTCボックスカルバート

プレキャストボックスカルバート(PCボックスカルバート、HTCボックスカルバート)の特長

(1)完全な品質管理で、品質は均一、安定
設備の整った工場で完全な品質管理のもとで製造していますので、品質が均一で、安定しています。
(2)責任施工による据付け、縦締工
PCボックスカルバート及びHTCボックスカルバートの据付け及び縦締工はメーカーの責任施工及び責任指導で行います。
(3)工期を短縮
工場製品ですので、所定の強度に達した製品を現場に持ち込むことにより、無駄のない工事工程が計画できます。また、据付け工事はトラッククレーン等で行いますので現場打ちボックスカルバート工事と比較して施工期間を大幅に短縮できます。
(4)工事費の節減
工期の短縮による一般経費、諸人件費の節減、断面厚の減少による掘削土量の減少及び山留工資材の節減が可能となるため、経済効果が大きく工事費の節減ができます。
(5)社会環境に対する配慮
工場製品の使用により工期が大幅に短縮されますので、交通渋滞の緩和、並びに製品敷設後直ちに埋戻しを行うことにより早期の交通規制の解放が可能です。
(6)運搬費の軽減
鉄筋コンクリート製のボックスカルバートと比較して、製品質量が20〜40%軽くなるので、運搬費が安くなります。
